Hiša, ki ve več. Kaj naj bi sploh to bilo: Avtomatizacija?

Zakaj "Hiša, ki ve več..."?



Do današnjega dne sem po hiši položil že čez 500m kabla. Večinoma UTP, najde pa se tudi kakšen za 220v in nekaj antenskega kabla. Z avtomatizacijo se ukvarjam čisto ljubiteljsko, predvsem z računalniškega vidika. Zato je prvi pogoj, da se da vse krmiliti z enega mesta. Centralizacija je večinoma izvedena prek serijskih vhodov računalnika. Drugi pogoj je - hm, ali pa prvi, kdo bi vedel -, da je stvar poceni in tretji, da lahko sam sprogramiram avtomatiko. Iz tega torej sledijo omejitve - uporabljajo se serijske naprave (ker znam programirati serijska vrata, drugega pa ne...), program se piše v VB (ker drugega ne znam in se nočem naučiti - za tole avtomatizacijo bi že moralo biti dovolj...) in seveda tretja omejitev - za vsako reč je potrebno porabiti (pre)več časa, ker šparam pri vsemu. Kar sicer včasih podraži vse skupaj, ampak iz izkušenj se učimo, a ne?

In ker se imam pri teh stvareh za žilavega, ni hudič, da mi ne bi uspelo.

Hiša, ki ve več... torej zna naslednje stvari: upravljanje s centralno kurjavo, merjenje temperatur, nadzor in beleženje podatkov z Vremenske postaje, nadzor in beleženje naprav, nadzor, beleženje, upravljanje s telefonijo, koledar obveznosti, vmesnik za Internet, vmesnik za TV, vmesnik za PC, zabava.

X.10:

Kupil v Italiji, Marmitek naprave. Uporabljajo se za prenos vklop/izklop/dim/bright itd. prek elektrike (ti. powerline). Ne potrebujejo nobene druge ali posebne povezave. In preklapljajo lahko vse 220V porabnike, tja do 16A, kar je v vseh drugih primerih tvegano dejanje. Slabost pa je predvsem v nezanesljivosti. Včasih dela, včasih ne. Precej odvisno od položaja planetov in motenj v omrežju. V samem protokolu na žalost ni ACK/NACK komand, naprave, ki pa imajo razširjen x.10 še s kodami za poll naprav pa so hudičevo drage. No, saj tudi navadne niso poceni.

Temperatura:

Beleženje je urejeno prek Computer Temperature Data Logger kit kompleta (http://www.electronic-kits-and-projects.com/3145.htm), majčkenega vezja s štirimi senzorji DS18S20, ki gre na serijski port računalnika. Vezje kupljeno v Angliji, senzorji v IC elektroniki. Vezje se napaja prek serijskega porta in je res precej enostavno. Škoda le, ker je omejeno na štiri senzorje. En senzor je za zunanjo temperaturo, drugi za merjenje v dnevni sobi, tretji za merjenje v nadstropju, četrti pa za dvižni vod centralne kurjave.

Relay:

Za releje in digitalne vhode imam 3108 - Serial Port Isolated Input/Output Relay Controller (http://www.electronic-kits-and-projects.com/3108.htm), tudi enostavna škatlica z osmimi releji in štirimi digitalnimi vhodi. Bistvo škatlice (na vrhu računalnika) je v krmiljenju mešalnega ventila centralne kurjave ter sporočanju o stanju takšnih in drugačnih naprav. Dva releja sta uporabljena za krmiljenje mešalnega ventila (levo, desno). Na dveh digitalnih vhodih sta napravi Ecoman (http://www.elektrotehnika-spekter.si/), ki beležita stanje TV , en vhod kaže ali imamo vrata od kleti odprta ali zaprta, en vhod pa je še prost. Vse je narejeno približno enako: z r računalnika je speljano 12v prek stikala. Ko je napetost na vhodu pomeni, da so vrata/TV/itd. odprta. Precej enostavno. Seveda vse čez serijski vhod.

TV signal/Audio:

V računalniku je ATI PCI video kartica s TV izhodom, na žalost samo 800x600, ta gre potem na prastari pokvarjeni VHS, ki je uporabljen samo kot modulator, RF izhod iz njega pa na hišni antenski ojačevalec. Ta je narejen iz sobne antene, kjer je sama parabola odstranjena, signal pa doveden s treh anten in modulatorja. Napaja se z 12v z računalnika. Neverjetno, da sploh dela. Ampak to je bilo še najbolj poceni. In antenski ojačevalec prav lepo deluje. Audio pa je sopeljan enako na RF, pri tem je škoda le, da modulator ni stereo. Pa tudi, če najdem kakšen stereo VHS, je stereo le na kompozitnem/ SCART/ SVHS izhodu, ne pa na RF. Sicer pa pri DownMix Stereu v MP3 ni prav velik problem, kajne? Audio se poleg tega deli še v telefonsko centralo, da se razdeli po telefonih.

Telefoni

Za ta namen nam služi stara in precej rabljena centrala Panasonic KX-TD1232. Ampak deluje čisto v redu. Telefoni so na vsakem metru, uporabljeni so za telefoniranje, za igranje muzike z računalnika, za babyphone in podobno. Programiranje centrale je luštno in je čisto v moji domeni. Sicer mi je šlo od začetka malce težko a se človek navadi. Največ težav sem imel z ISDN povezavo s Cisco routerjem, kjer je bilo potrebno narediti čisto poseben kabel, dokumentacijo pa je težko dobiti. Ampak na koncu je vse lepo delalo, dokler je bil ISDN seveda v uporabi. Centrala seveda pošilja klice prek serijskega vhoda (CTI) na računalnik, kjer se vse beleži. Z vseh računalnikov se da seveda tudi telefonirati po načinu CTI Third Party. Centrala podpira tudi Doorphone in odpiranje vhodnih vrat, kar s pridom uporabljamo.

Omrežje

Povsod po hiši, v vsaki sobi so ethernet vtičnice. Izpeljano z UTP Cat5 kabliranjem, zaradi prostora in seveda denarja, po štiri žice v kablu uporabljene za telefon, štiri za ethernet. Že tako je en cel kup žic... Vsi ethernet priključki so vezani na patch panel. Za aktivni del omrežja skrbi stikalo z osmimi 10/100Mb/s vmesniki.

Internet

ADSL konec julija 2004. 1M/256, kar je zaenkrat čisto dovolj. Za FW skrbi napravica Sofa@Ware, ki sem jo enkrat dobil kot reklamno napravo, ko sem se udeležil CheckPoint konference v Dublinu. Kul. Ima sicer nekaj pomanjkljivosti, a podarjenemu konju se ne gleda v zobe. Naprava ima še 4-portni hub, kar je tudi zaenkrat dovolj. Modem, terminator, kretnico je dal seveda Telekom. Ker naprava ne pozna Syslog-a, se počasi spravljam, da bi nabavil kakšen drugačen usmerjevalnik.

Od začetka Oktobra 2005 je v vlogi usmerjevalnika, požarne pregrade, web proxy-a in nadzorne postaje, Osebni računalnik 766MHz, 256MB RAM, 10GB HDD in programsko opremo Smoothwall. Prejšnjega prodal za 5.000 SIT.

Vremenska postaja

Glej Vremenska postaja!

Domači - kontrolni - program/računalnik

Iz njega se (naj bi se) krmili vse. Program ima vmesnik, kjer si lahko ogledamo (prek TV) zadnje stanje vseh vezanih naprav, vrti muziko (na TV in Telefonski centrali), rola naše slike, kaže temperaturo, kaže kdo kam kliče, kakšna je luna, kdaj vzide/zaide sonce, ali so vrata v klet odprta itd. Včasih je še kazal porabljen čas za internet, ker smo imeli omejeno na 20h (zaradi Mitja!), zdaj pa to ni več potrebno. Omogoča uporabo x.10, lastne storitve in še polno drugih stvari. Za daljši opis si poglejte tole. Velika želja je še Teletekst vendar je to drago ko hudič. Potem bi mogoče bilo malo bolj uporabno.

C-LOCK 3000

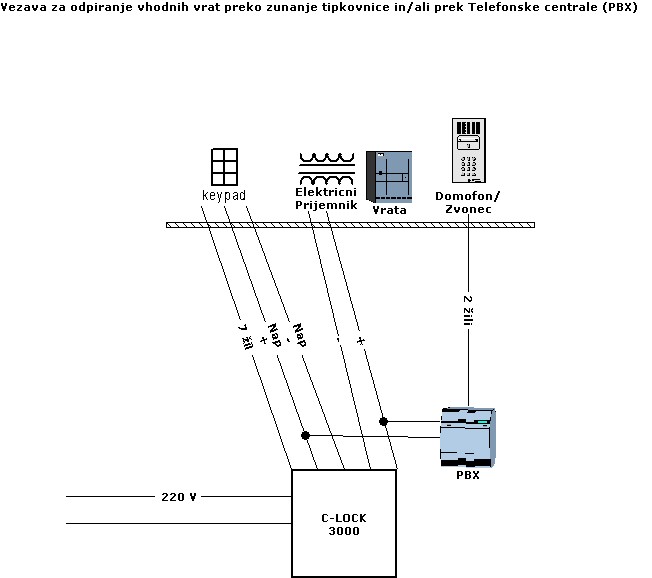

Ker imamo težavo z zapiranjem vrat in tatovi, je bilo potrebno uvesti sistem, da bi lahko vstopali tudi brez ključa. Tudi otroci. Tipkovnica na vratih se je zdela čisto dovolj dobra ideja. Tako sem se odločil za C-LOCK 3000, ki stane približno 22.000 SIT skupaj s poštnino. Vrata imajo električni prijemnik (ključavnico), ki se odpre, če pravilni odtipkaš kodo. Ali pa lahko odpremo vrata tudi s pomočjo telefonov po hiši. Vrata imajo na drugi strani bunko, seveda pa se vse skupaj zaklene, ko nas ni doma. Takrat koda prav nič ne pomaga. Slika vezave. Ključavnice se da torej odpirati s tipkovnico, s telefoni, prek Interneta, z daljinskim upravljalnikom in s ključem seveda.

Kaj torej lahko sploh krmilimo (10.4.2006)?

1. Centralna kurjava, topla voda (+vodna črpalka) - prek LAN, Internet (režim), RF daljinec, ročno
2. Prižiganje luči - prek LAN, Internet (samo 1x), RF daljinec, ročno
3. Zalivanje - prek LAN, RF daljinec
4. Glasba - prek LAN, Internet, ročno
5. Upravljanje s SatTV - HTPC
6. Odpiranje vrat s šifro, preko telefonov, interneta, daljinskega upravljalnika in ključem.

Ostalo pa so zajemanje in vmesniki do različnih naprav. To pomeni, da ostale podatke le zbiramo.

Slika omrežja v naši hiši z dne 10.4.2006:
